Мини-клеммы Phoenix Contact: компактное решение для надежного соединения

Мини-клеммы Phoenix Contact представляют собой инновационное решение для компактного и надежного соединения проводов в электротехнических системах. Эти клеммы, предназначенные для монтажа на DIN-рейку, идеально подходят для применения в условиях ограниченного пространства, обеспечивая высокую плотность подключения и удобство эксплуатации. Миниклеммы Phoenix Contact можно заказать в компании AMASC.

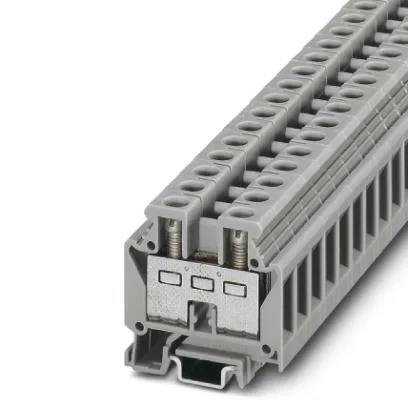

Клемма мини проходная

Мини-клеммы Phoenix Contact — это компактные электротехнические клеммы, разработанные для установки на DIN-рейку (NS 15 или NS 35). Они предназначены для соединения проводов с малым сечением (обычно от 0,08 мм² до 4 мм²) и обеспечивают надежный контакт даже в условиях вибрации. Среди популярных моделей выделяются проходные мини-клеммы, такие как MSDB 2,5, которые поддерживают номинальное напряжение до 800 В и ток до 24 А.

Основные типы мини-клемм:

1. Проходные мини-клеммы (например, MSDB 2,5-F BU, MSDB 2,5-M): позволяют подключать два проводника в компактном корпусе, обеспечивая простую и надежную разводку.
2. Многоярусные клеммы: такие модели, как двухъярусные или трехъярусные клеммы, обеспечивают высокую плотность подключения за счет размещения нескольких уровней в одном корпусе.
3. Заземляющие клеммы: имеют желто-зеленую маркировку и электрический контакт с DIN-рейкой, что делает их незаменимыми для систем заземления.
4. Клеммы с размыкателями: позволяют интегрировать функциональные элементы, такие как предохранители или диоды, для упрощения тестирования и обслуживания.

Мини-клеммы для проводов

Мини-клеммы Phoenix Contact обладают рядом характеристик, которые делают их востребованными в электротехнической отрасли:

1. Компактность. Благодаря малым размерам (например, ширина MSDB 2,5 составляет всего 5,2 мм), они идеально подходят для применения в ограниченном пространстве, таком как распределительные шкафы или компактные электроустановки.
2. Надежность соединения. Технологии подключения, такие как пружинные зажимы (Push-in) и винтовые зажимы, обеспечивают стабильный контакт даже при вибрациях. Пружинные клеммы серии ST, например, гарантируют равномерное давление на проводник, исключая риск деформации.
3. Гибкость подключения. Возможность подключения как жестких, так и гибких проводов с сечением от 0,08 мм² до 6 мм², с кабельными наконечниками или без них.
4. Универсальность. Клеммы совместимы с системой CLIPLINE complete, что позволяет комбинировать их с другими типами клемм Phoenix Contact, используя унифицированные аксессуары, такие как перемычки и маркировочные полоски.
5. Простота монтажа. Технология Push-in позволяет подключать провода без инструментов, а предварительно натянутая контактная пружина сокращает время установки.
6. Безопасность. Корпус клемм изготавливается из негорючего пластика (PA 66, класс огнестойкости V0 по UL 94), что обеспечивает высокую пожарную безопасность.

Миниатюрная клемма

Phoenix Contact предлагает мини-клеммы с различными типами соединения, что позволяет выбрать оптимальный вариант для конкретного применения:

• Пружинные зажимы (Push-in). Быстрое подключение без инструментов, идеально для автоматизированных процессов. Пружинные клеммы серии ST обеспечивают надежный контакт даже при минимальном сечении проводов.
• Винтовые зажимы. Обеспечивают высокую прочность соединения и подходят для многократного использования без ухудшения качества контакта.
• Push-X технология. Инновационная система для быстрого подключения гибких и жестких проводов, минимизирующая усилия при монтаже.

Мини клеммы на ДИН-рейку

Мини-клеммы Phoenix Contact находят применение в различных отраслях благодаря своей универсальности и компактности:

• Автоматизация и управление. Используются в шкафах автоматики для подключения слаботочных сетей и датчиков.
• Железнодорожный транспорт. Пружинные клеммы протестированы для работы в условиях вибрации, что делает их идеальными для подвижного состава.
• Энергетика. Применяются в распределительных щитах для компактной разводки кабелей.
• Промышленные установки. Подходят для соединения проводов в электрошкафах, клеммных коробках и других системах, где требуется высокая плотность подключения.

Мини-клеммы Phoenix Contact — это надежное и компактное решение для электротехнических систем, где важны экономия пространства и высокая надежность соединения. Благодаря разнообразию технологий подключения, совместимости с системой CLIPLINE complete и широкому выбору аксессуаров, эти клеммы удовлетворяют самые строгие требования в автоматизации, энергетике и промышленности.
